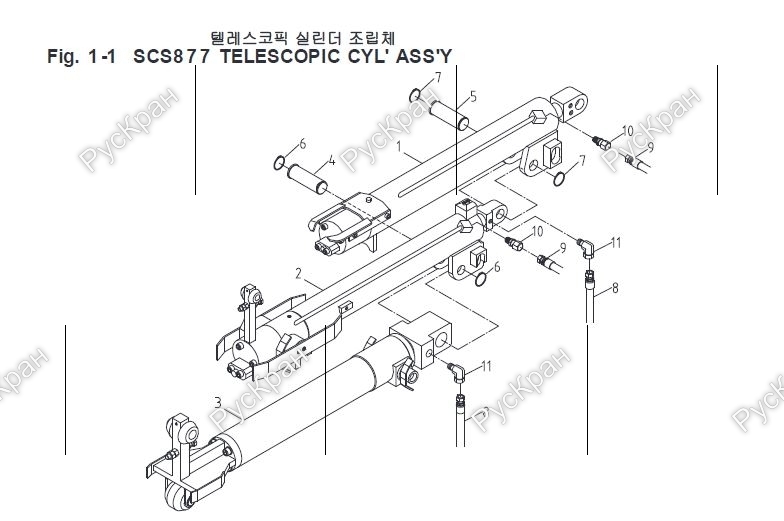

Гидроцилиндр выдвижения стрелы в сборе SOOSAN SCS877
Гидроцилиндр выдвижения стрелы в сборе SOOSAN SCS877
TELESCOPIC CYL' ASS'Y
TELESCOPIC CYL' ASS'Y
дог.
|
SCS877 |
|
||||||||
|
№ |
Номер детали |
Название детали |
Кол-во |
Примечание |
№ |
Номер детали |
Название детали |
Кол-во |
Примечание |
|
1 |
K17101 |
ГИДРОЦИЛИНДР ВЫДВИЖЕНИЯ СТРЕЛЫ В СБОРЕ (1-Й) TELESCOPIC CYL' (1st) ASS'Y |
1 |
|
|
|
|
|
|
|
2 |
K17105 |
ГИДРОЦИЛИНДР ВЫДВИЖЕНИЯ СТРЕЛЫ В СБОРЕ (2-Й) TELESCOPIC CYL' (2nd) ASS'Y |
1 |
|
|
|
|
|
|
|
3 |
K17106 |
ГИДРОЦИЛИНДР ВЫДВИЖЕНИЯ СТРЕЛЫ В СБОРЕ (3-Й) TELESCOPIC CYL' (3rd) ASS'Y
|
1 |
|
|
|
|
|
|
|
4 |
PIN-A |
1 |
|
|
|
|
|
||
|
5 |
PIN-B |
1
|
|
|
|
|
|
||
|
6 |
- |
КОЛЬЦО СТОПОРНОЕ SNAP RING |
2 |
D25 (FOR SHAFT) |
|
|
|
|
|
|
7 |
- |
КОЛЬЦО СТОПОРНОЕ SNAP RING |
2 |
D30 (FOR SHAFT) |
|
|
|
|
|
|
8 |
- |
РУКАВ ГИДРАВЛИЧЕСКИЙ HYDRAULIC HOSE |
2 |
PF3/8×PF3/8-390L |
|
|
|
|
|
|
9 |
- |
РУКАВ ГИДРАВЛИЧЕСКИЙ HYDRAULIC HOSE |
2 |
PF3/8×PF3/8-420L |
|
|
|
|
|
|
10 |
- |
СОЕДИНЕНИЕ ADAPTER |
4 |
6-6KF3P4 |
|
|
|
|
|
|
11 |
- |
СОЕДИНЕНИЕ ADAPTER-B |
4 |
6-6KC3P4 |
|
|
|
|
|
|
12 |
- |
TI CABLE
|
2 |
|
|
|
|
|
|
