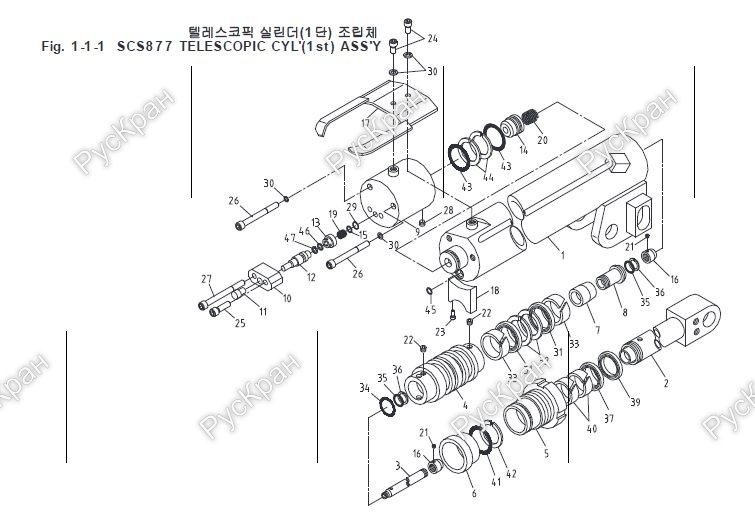

Гидроцилиндр выдвижения стрелы (1-й) в сборе SOOSAN SCS877
TELESCOPIC CYL' ASS'Y (1st)
|
SCS877 |
|
||||||||
|
№ |
Номер детали |
Название детали |
Кол-во |
Примечание |
№ |
Номер детали |
Название детали |
Кол-во |
Примечание |
|
1 |
|
ГИЛЬЗА В СБОРЕ TUBE ASS'Y |
1 |
|
16 |
|
ГАЙКА СТОПОРНАЯ STOP NUT |
2 |
|
|
2 |
|
ШТОК В СБОРЕ ROD ASS'Y |
1 |
17 |
|
КРОНШТЕЙН В СБОРЕ BRACKET ASS'Y |
1 |
|
|
|
3 |
|
НАТЯЖИТЕЛЬ RETRACTOR |
1 |
|
18 |
|
ПЛАСТИНА СКОЛЬЖЕНИЯ PAD |
2 |
|
|
4 |
|
ПОРШЕНЬ PISTON |
1 |
|
19 |
|
ПРУЖИНА-А SPRING-A |
1 |
|
|
5 |
|
КРЫШКА ШТОКА ROD COVER |
1
|
|
20 |
|
ПРУЖИНА-Б SPRING-B |
1 |
|
|
6 |
|
ШАЙБА НАПРАВЛЯЮЩАЯ SPACER |
1 |
|
21 |
|
ВИНТ УСТАНОВОЧНЫЙ SET SCREW |
2 |
M3×P0.5×3L |
|
7 |
|
ВТУЛКА ДЕМПФЕРА CUSHION RING |
1 |
|
22 |
|
ВИНТ УСТАНОВОЧНЫЙ SET SCREW |
2 |
M6×P1.0×6L |
|
8 |
|
CUSHION GUIDE |
1 |
|
23 |
|
БОЛТ СОЕДИНИТЕЛЬНЫЙ SOCKET BOLT |
2 |
M6×P1.0×25L |
|
9 |
|
КОРПУС КЛАПАНА ПОСЛЕДОВАТЕЛЬНОСТИ VALVE BODY |
1 |
|
24 |
|
БОЛТ СОЕДИНИТЕЛЬНЫЙ SOCKET BOLT |
2 |
M8×P1.25×20L |
|
10 |
|
КРОНШТЕЙН-А BRACKET-A |
1 |
|
25 |
|
БОЛТ СОЕДИНИТЕЛЬНЫЙ SOCKET BOLT |
1 |
M8×P1.25×35L |
|
11 |
|
НАПРАВЛЯЮЩАЯ ЗОЛОТНИКА SPOOL GUIDE |
1 |
|
26 |
|
БОЛТ СОЕДИНИТЕЛЬНЫЙ SOCKET BOLT |
2 |
M8×P1.25×100L |
|
12 |
|
ЗОЛОТНИК SPOOL |
1 |
|
27 |
|
БОЛТ СОЕДИНИТЕЛЬНЫЙ SOCKET BOLT |
1 |
M8×P1.25×110L |
|
13 |
|
КЛАПАН-А VALVE-A |
1 |
|
28 |
|
ЗАГЛУШКА PLUG |
2 |
PT 1/8×7L |
|
14 |
|
КЛАПАН-Б VALVE-B
|
1 |
|
29 |
|
КОЛЬЦО СТОПОРНОЕ SNAP RING |
1 |
D14 (FOR HOLE) |
|
15 |
|
ШАЙБА-А WASHER-A |
1 |
|
30 |
|
ШАЙБА ПРУЖИННАЯ SPRING WASHER |
2 |
M8 |
|
SCS876 |
|
||||||||
|
№ |
Номер детали |
Название детали |
Кол-во |
Примечание |
№ |
Номер детали |
Название детали |
Кол-во |
Примечание |
|
31 |
|
УПЛОТНЕНИЯ ПОРШНЯ, КОМПЛЕКТ PISTON PACKING |
2 |
OSI 70 EU 0846 L0 |
46 |
|
КОЛЬЦО РЕЗИНОВОЕ O-RING |
1 |
4D P6 |
|
32 |
|
КОЛЬЦО УПЛОТНИТЕЛЬНОЕ BACK-UP RING |
2 |
D70×D60×3T |
47 |
|
КОЛЬЦО УПЛОТНИТЕЛЬНОЕ BACK-UP RING |
1 |
(T-3) P6 |
|
33 |
|
КОЛЬЦО НАПРАВЛЯЮЩЕЕ |
2 |
D70×D65×15W |
48 |
|
ВТУЛКА DU-BUSH |
1 |
MB1815DU |
|
34 |
|
КОЛЬЦО РЕЗИНОВОЕ O-RING |
1 |
1B G30 |
49 |
|
ПАНЕЛЬ НАПРАВЛЯЮЩАЯ GUIDE PLATE |
1 |
24×55×4T |
|
35 |
|
КОЛЬЦО РЕЗИНОВОЕ O-RING |
2
|
1B P18 |
50 |
1 |
|
||
|
36 |
|
КОЛЬЦО УПЛОТНИТЕЛЬНОЕ BACK-UP RING |
4 |
(T-2) P18 |
|
|
|
|
|
|
37 |
|
УПЛОТНЕНИЯ ШТОКА, КОМПЛЕКТ ROD PACKING |
1 |
NI-300 |
|
|
|
|
|
|
38 |
- |
- |
- |
- |
|
|
|
|
|
|
39 |
|
САЛЬНИК DUST SEAL |
1 |
KDD 55 |
|
|
|
|
|
|
40 |
|
КОЛЬЦО НАПРАВЛЯЮЩЕЕ |
2 |
D55×D60×15W |
|
|
|
|
|
|
41 |
|
КОЛЬЦО РЕЗИНОВОЕ O-RING |
1 |
1B G65 |
|
|
|
|
|
|
42 |
|
КОЛЬЦО УПЛОТНИТЕЛЬНОЕ BACK-UP RING |
1 |
(T-3) G65 |
|
|
|
|
|
|
43 |
|
КОЛЬЦО РЕЗИНОВОЕ O-RING |
2 |
D28×D33 |
|
|
|
|
|
|
44 |
|
КОЛЬЦО УПЛОТНИТЕЛЬНОЕ BACK-UP RING
|
2 |
D28×D33 |
|
|
|
|
|
|
45 |
|
КОЛЬЦО РЕЗИНОВОЕ O-RING |
2 |
1B P14 |
|
|
|
|
|
