Гидроцилиндр выдвижения стрелы (3-й) в сборе SOOSAN SCS877

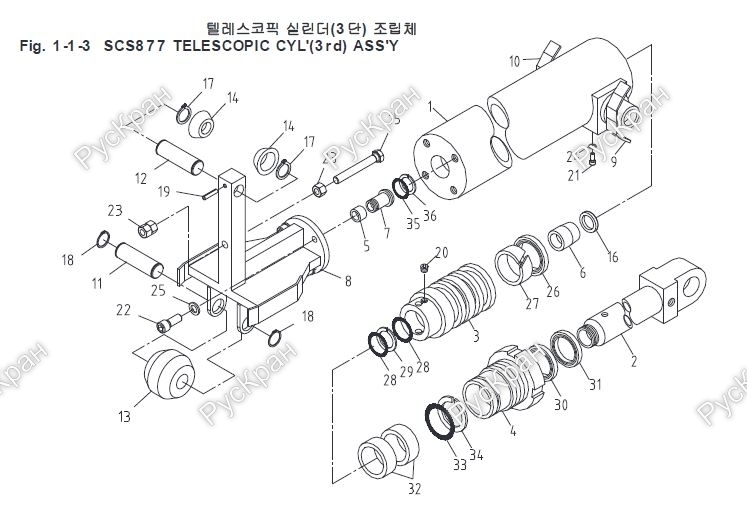

TELESCOPIC CYL' ASS'Y (3rd)
|
SCS876 |
|
||||||||
|
№ |
Номер детали |
Название детали |
Кол-во |
Примечание |
№ |
Номер детали |
Название детали |
Кол-во |
Примечание |
|
1 |
|
ГИЛЬЗА В СБОРЕ TUBE ASS'Y |
1 |
|
16 |
|
КОЛЬЦО СТОПОРНОЕ SNAP RING |
1 |
AR18 |
|
2 |
|
ШТОК В СБОРЕ ROD ASS'Y |
1 |
|
17 |
|
КОЛЬЦО СТОПОРНОЕ SNAP RING |
2 |
D15 |
|
3 |
|
ПОРШЕНЬ PISTON |
1 |
|
18 |
|
КОЛЬЦО СТОПОРНОЕ SNAP RING |
2 |
D20 |
|
4 |
|
КРЫШКА ШТОКА ROD COVER |
1 |
|
19 |
|
ШПЛИНТ SPRING PIN |
1 |
5AW28 |
|
5 |
|
ШАЙБА НАПРАВЛЯЮЩАЯ |
1
|
D15.3×D21.7×20 |
20 |
|
ВИНТ УСТАНОВОЧНЫЙ SET SCREW |
1 |
M6×P1.0×6L |
|
6 |
|
CUSHION |
1 |
|
21 |
|
БОЛТ СОЕДИНИТЕЛЬНЫЙ SOCKET BOLT |
4 |
M6×P1.0×15L |
|
7 |
|
ВТУЛКА ДЕМПФЕРА CUSHION RING |
1 |
|
22 |
БОЛТ СОЕДИНИТЕЛЬНЫЙ SOCKET BOLT |
4 |
M8×P1.25×30L |
|
|
8 |
|
КРОНШТЕЙН В СБОРЕ BRACKET ASS'Y |
1 |
|
23 |
|
ГАЙКА NUT |
3 |
M12×P1.75×10H |
|
9 |
|
КРОНШТЕЙН-Р BRACKET-R |
1 |
|
24 |
ШАЙБА ПРУЖИННАЯ SPRING WASHER |
4 |
M6 |
|
|
10 |
|
КРОНШТЕЙН-Л BRACKET-L |
1 |
|
25 |
|
ШАЙБА ПРУЖИННАЯ SPRING WASHER |
4 |
M8 |
|
11 |
|
ROLLER SHAFT |
1 |
D20×79L |
26 |
|
УПЛОТНЕНИЯ ПОРШНЯ, КОМПЛЕКТ PISTON PACKING |
1 |
PCB OA0750-NCRO |
|
12 |
|
НАПРАВЛЯЮЩЕГО BEARING SHAFT
|
1 |
D19×60L |
27 |
|
КОЛЬЦО НАПРАВЛЯЮЩЕЕ |
- |
D75×D70×15W |
|
13 |
|
РОЛИК НАПРАВЛЯЮЩИЙ GUIDE ROLLER |
1 |
D75×56L |
28 |
КОЛЬЦО РЕЗИНОВОЕ O-RING |
1 |
1B G30 |
|
|
14 |
|
РОЛИК НАПРАВЛЯЮЩИЙ GUIDE ROLLER |
1 |
D70×17L |
29 |
КОЛЬЦО УПЛОТНИТЕЛЬНОЕ BACK-UP RING |
2 |
(T-3) G30 |
|
|
15 |
|
БОЛТ КОНТРОЛЬНЫЙ CHECK BOLT |
1 |
M12×P1.75×90L |
30 |
УПЛОТНЕНИЯ ШТОКА, КОМПЛЕКТ ROD PACKING |
1 |
NI-300(21357) |
|
|
SCS876 |
|
||||||||
|
№ |
Номер детали |
Название детали |
Кол-во |
Примечание |
№ |
Номер детали |
Название детали |
Кол-во |
Примечание |
|
31 |
|
САЛЬНИК DUST SEAL |
1 |
KDD 55 |
|
|
|
|
|
|
32 |
|
КОЛЬЦО НАПРАВЛЯЮЩЕЕ WEAR RING |
2 |
D55×D60×15W |
|
|
|
|
|
|
33 |
КОЛЬЦО РЕЗИНОВОЕ O-RING |
1 |
1B G70 |
|
|
|
|
|
|
|
34 |
|
КОЛЬЦО УПЛОТНИТЕЛЬНОЕ BACK-UP RING |
1 |
(T-3) G70 |
|
|
|
|
|
|
35 |
|
КОЛЬЦО РЕЗИНОВОЕ O-RING |
1 |
1B P16 |
|
|
|
|
|
|
36 |
|
КОЛЬЦО УПЛОТНИТЕЛЬНОЕ BACK-UP RING |
1 |
(T-2) P16 |
|
|
|
|
|
|
37 |
K17108 |
РЕМКОМПЛЕКТ 3-ГО ГИДРОЦИЛИНДРА ВЫДВИЖЕНИЯ СТРЕЛЫ SEAL KIT |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
