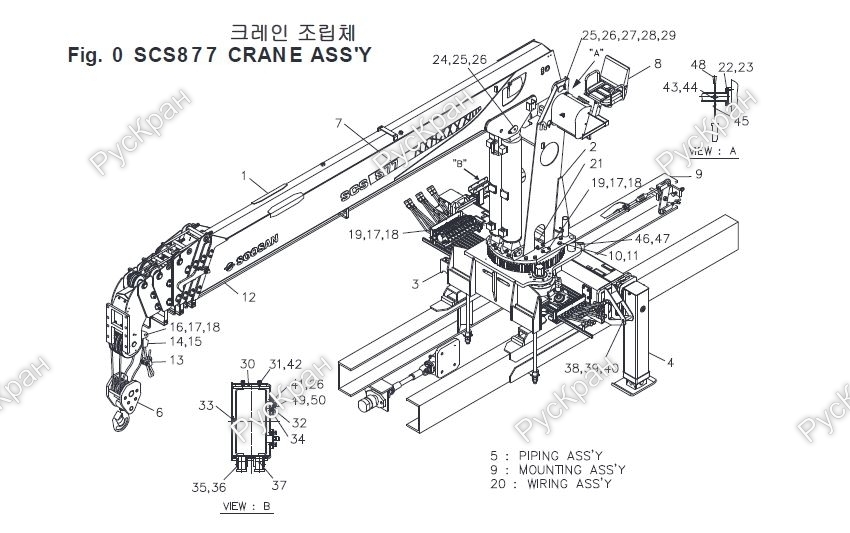

Кран в сборе SOOSAN SCS877

SCS877

№

Номер детали

Название

детали

Кол-во

Примечание

№

Номер детали

Название

детали

Кол-во

Примечание

0

K10025

КРАН В СБОРЕ

CRANE ASS'Y

1

3-3

K13500

DIVERTER V/V SET

1

1

K11001

СТРЕЛА В СБОРЕ

BOOM ASS'Y

1

4

J14015

АУТРИГЕР В СБОРЕ

OUTRIGGER ASS'Y

2

1-1

K17104

ГИДРОЦИЛИНДРЫ ВЫДВИЖЕНИЯ СТРЕЛЫ В СБОРЕ

TELESCOPIC CYL' ASS'Y

1

4-1

A57131

ГИДРОЦИЛИНДР ПОДЪЕМА АУТРИГЕРА

JACK CYL' ASS'Y

1

1-1-1

K17101

ГИДРОЦИЛИНДР ВЫДВИЖЕНИЯ СТРЕЛЫ В СБОРЕ (1-Й)

TELESCOPIC CYL' (1st) ASS'Y

1

4-2

J17123

ГИДРОЦИЛИНДР ВЫДВИЖЕНИЯ АУТРИГЕРА ПЕРЕДНИЙ

EXPANDING CYL' ASS'Y

1

1-1-2

K17105

ГИДРОЦИЛИНДР ВЫДВИЖЕНИЯ СТРЕЛЫ В СБОРЕ (2-Й)

TELESCOPIC CYL' (2nd) ASS'Y

1

5

K15005

ТРУБКИ, КОМПЛЕКТ

PIPING ASS'Y

2

1-1-3

K17106

ГИДРОЦИЛИНДР ВЫДВИЖЕНИЯ СТРЕЛЫ В СБОРЕ (3-Й)

TELESCOPIC CYL' (3rd) ASS'Y

1

5-1

K15006

ТРУБКИ РАСПРЕДЕЛИТЕЛЬНЫЕ, КОМПЛЕКТ

DISTRIBUTOR PIPING

2

5 ton

2

K12101

КОЛОННА В СБОРЕ

SWING POST ASS'Y

1

5-2

J15032

ТРУБКИ ГИДРОЦИЛИНДРА ПОДЪЕМА СТРЕЛЫ, КОМПЛЕКТ

DERRICK PIPING

1

2-1

A57200

РЕДУКТОР ЛЕБЕДКИ В СБОРЕ

WINCH R/G ASS'Y

1

5-3

K15009

ТРУБКИ ЛЕБЕДКИ

MAIN WINCH PIPING

1

8 ton

2-2

J17152

ГИДРОЦИЛИНДР ПОДЪЕМА СТРЕЛЫ В СБОРЕ

DERRICK CYL' ASS'Y

1

5-4

J15035

ТРУБКИ ГИДРОЦИЛИНДРА ВЫДВИЖЕНИЯ СТРЕЛЫ, КОМПЛЕКТ

TELESCOPIC PIPING

1

2-3

K17250

РЕДУКТОР ПОВОРОТА КОЛОННЫ В СБОРЕ

SWING R/G ASS'Y

1

5-5

K15010

ТРУБКИ МЕХАНИЗМА ПОВОРОТА, КОМПЛЕКТ

SWING PIPING

1

3

K13000

ОСНОВАНИЕ В СБОРЕ

FRAME ASS'Y

2

5-6

K15011

ТРУБКИ АУТРИГЕРА
OUTRIGGER PIPING

1

3-1

J17414

ГИДРОШАРНИР В СБОРЕ

ROTARY JOINT ASS'Y

1

5-7

W30205

OVERWINDING ALARM PIPING ASS'Y

1

3-2

K13450

РЫЧАГИ УПРАВЛЕНИЯ

OPERATION ASS'Y

1

6

B19001

ГАК В СБОРЕ

HOOK ASS'Y

3-2-1

K13461

ГИДРОРАСПРЕДЕЛИТЕЛЬ ГЛАВНЫЙ (НИЖНИЙ ПОСТ)

VALVE STAND SET

1

7

K19060

НАКЛЕЙКИ, КОМПЛЕКТ
STICKER ASS'Y

1

3-2-2

K13465

РЫЧАГИ УПРАВЛЕНИЯ, КОМПЛЕКТ

LEVER STAND SET

1

8

J12504

СИДЕНЬЕ ОПЕРАТОРА В СБОРЕ С ОСНОВАНИЕМ

TOP SEAT ASS'Y

1

SCS876

№

Название

детали

Кол-во

Примечание

№

Номер детали

Название

детали

Кол-во

Примечание

8-1

A82605

PEDAL SET

1

9-6-1

W62000

БАК МАСЛЯНЫЙ

OIL TANK SET

1

9

J16063

ДЕТАЛИ МОНТАЖНЫЕ

MOUNTING ASS'Y

1

10

4004353

БОЛТ ШЕСТИГРАННЫЙ

HEX. BOLT

15

M22×P2.5×L70

J16064

1

11

4210017

ШАЙБА ПРУЖИННАЯ

SPRING WASHER

15

M22

J16065

1

12

B10601

КАНАТ ПОДЪЕМА ОСНОВНОЙ

WIRE ROPE

1

Φ10×120m

J16066

1

13

4500002

ЗАЖИМ КАНАТА

WIRE CLIP

2

Φ10

9-1

J16120

ДЕТАЛИ НАСОСА И КОРОБКИ ОТБОРА МОЩНОСТИ

P.T.O & PUMP PART

1

14

A50110

ЗАЖИМ КАНАТА КЛИНОВОЙ (КОУША)

OPEN SOCKET

1

9-2

J16103

R/A M/T PART

1

HYUNDAI 8ton

15

A00110

КЛИН ЗАЖИМА КЛИНОВОГО КАНАТА (КОУША)

WEDGE

2

J16106

1

16

A21380

ВАЛ

SHAFT

1

J16107

1

17

4010060

 БОЛТ СОЕДИНИТЕЛЬНЫЙ

SOCKET BOLT

9

M10×P1.5×L20

9-2

J16108

R/A M/T PART

1

18

4211011

ШАЙБА ПРУЖИННАЯ

SPRING WASHER

9

M10

9-2-1

W14000

АУТРИГЕР ЗАДНИЙ В СБОРЕ

REAR OUTRIGGER ASS'Y

1

19

J10106

КОЖУХ

COVER

2

9-3

K16130

ДЕТАЛИ СИСТЕМЫ АКСЕЛЕРАТОРА

ACC'L SYSTEM PART

1

20

J15590

КАНАТЫ СТРЕЛОВЫЕ, КОМПЛЕКТ

WIRING ASS'Y

1

9-4

J16112

ТРУБКА

R/A M/T PIPING PART

1

5 ton

21

J10105

СТОПОР

STOPPER

1

9-5

B16115

LOADING BOX PART

1

8 ton

22

4002204

БОЛТ ШЕСТИГРАННЫЙ

HEX. BOLT

4

M12×P1.75×L35

9-6

J16132

ТРУБКА

M/T PIPING PART

1

23

4211012

ШАЙБА ПРУЖИННАЯ

SPRING WASHER

4

M12

SCS876

№

Название

детали

Кол-во

Примечание

№

Номер детали

Название

детали

Кол-во

Примечание

24

K10600

ПАЛЕЦ КРЕПЛЕНИЯ ЦИЛИНДРА ПОДЪЕМА СТРЕЛЫ ВЕРХНИЙ

PIN(B+D)

1

39

J10142

ПРОСТАВКА

COLLAR

4

Φ26.7×t2.77

25

4010060

БОЛТ СОЕДИНИТЕЛЬНЫЙ

SOCKET BOLT

4

M10×P1.5×L20

40

4320008

ШПЛИНТ

SNAP PIN

2

SSP-19

26

4211011

ШАЙБА ПРУЖИННАЯ

SPRING WASHER

12

M10

41

4010059

БОЛТ СОЕДИНИТЕЛЬНЫЙ

SOCKET BOLT

8

M10×P1.5×L16

27

J10100

ПАЛЕЦ СОЕДИНЕНИЯ СТРЕЛЫ С КОЛОННОЙ

PIN (B+S)

1

42

4200008

ШАЙБА

PLANE WASHER

4

M10

28

4111013

ГАЙКА СТОПОРНАЯ

LOCK NUT

1

AN12

43

4020004

РЫМ-БОЛТ

EYE BOLT

1

M16×P2.0

29

4230011

ШАЙБА ПРУЖИННАЯ

LOCK WASHER

1

AN12

44

4101215

ГАЙКА ШЕСТИГРАННАЯ

HEX. NUT

1

M16×P2.0

30

J10140

СТОПОР ПАЛЬЦА ОГРАНИЧИТЕЛЯ АУТРИГЕРА

STOPPER

2

45

K12620

ПАЛЬЦА БЛОКИРОВКИ

LOCKING PIN

1

31

4010058

БОЛТ СОЕДИНИТЕЛЬНЫЙ

SOCKET BOLT

4

46

J12619

BUSH

1

32

J14604

ПЛАСТИНА СКОЛЬЖЕНИЯ
SLIDING PLATE

4

47

4400034

КОЛЬЦО СТОПОРНОЕ

SNAP RING

1

33

J14605

ПЛАСТИНА СКОЛЬЖЕНИЯ
SLIDING PLATE

2

48

J13437

РУКОЯТКА КРАСНАЯ

KNOB

1

RED

34

A11651

ПЛАСТИНА
PLATE

4

49

4010061

БОЛТ СОЕДИНИТЕЛЬНЫЙ

SOCKET BOLT

4

M10×P1.5XL25

35

J10601

ВИНТ РЕГУЛИРОВОЧНЫЙ

SCREW PLUG

4

50

4101212

ГАЙКА ШЕСТИГРАННАЯ

HEX. NUT

4

M10×P1.5

36

J10602

ПЛАСТИНА СКОЛЬЖЕНИЯ
SLIDING PLATE

4

37

4040059

ВИНТ  УСТАНОВОЧНЫЙ

SET SCREW

4

38

J10141

ПАЛЕЦ ГИДРОЦИЛИНДРА ВЫДВИЖЕНИЯ АУТРИГЕРА ПЕРЕДНЕГО

EXP’ CYL' PIN

2
